UML Tool - WhiteStarUML







UML 도구(Tool)를 소개하려고 한다.

유로 도구까지 포함하면 도구의 수가 많으니까 무료로 사용할 수 있는 도구 위주로 소개할게요.



첫번째 도구,

StarUML 이라는 유명한 오픈소스 Tool이 업데이트를 중지하면서 파생된 WhiteStarUML 입니다.

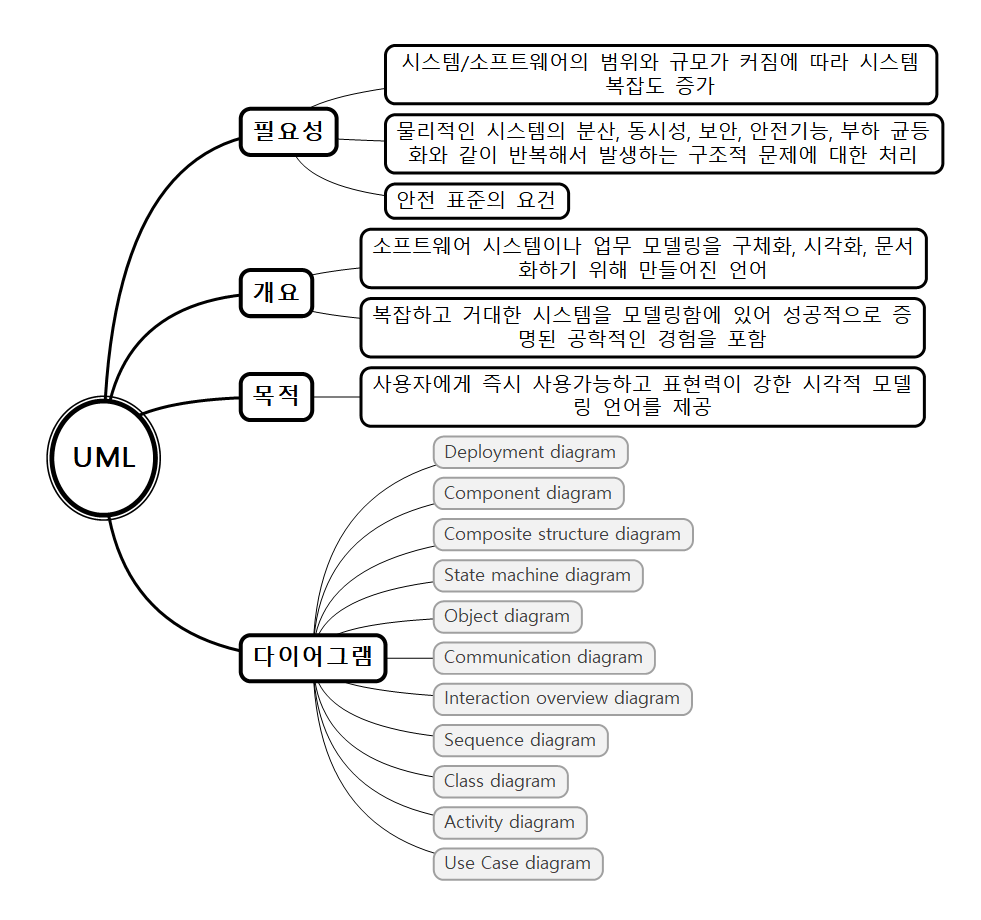

UML에 대한 정의 및 간단한 설명은 다음 이미지를 참조하세요.





다운로드 받을 수 있는 경로 : sourceforge.net/projects/whitestaruml/files/

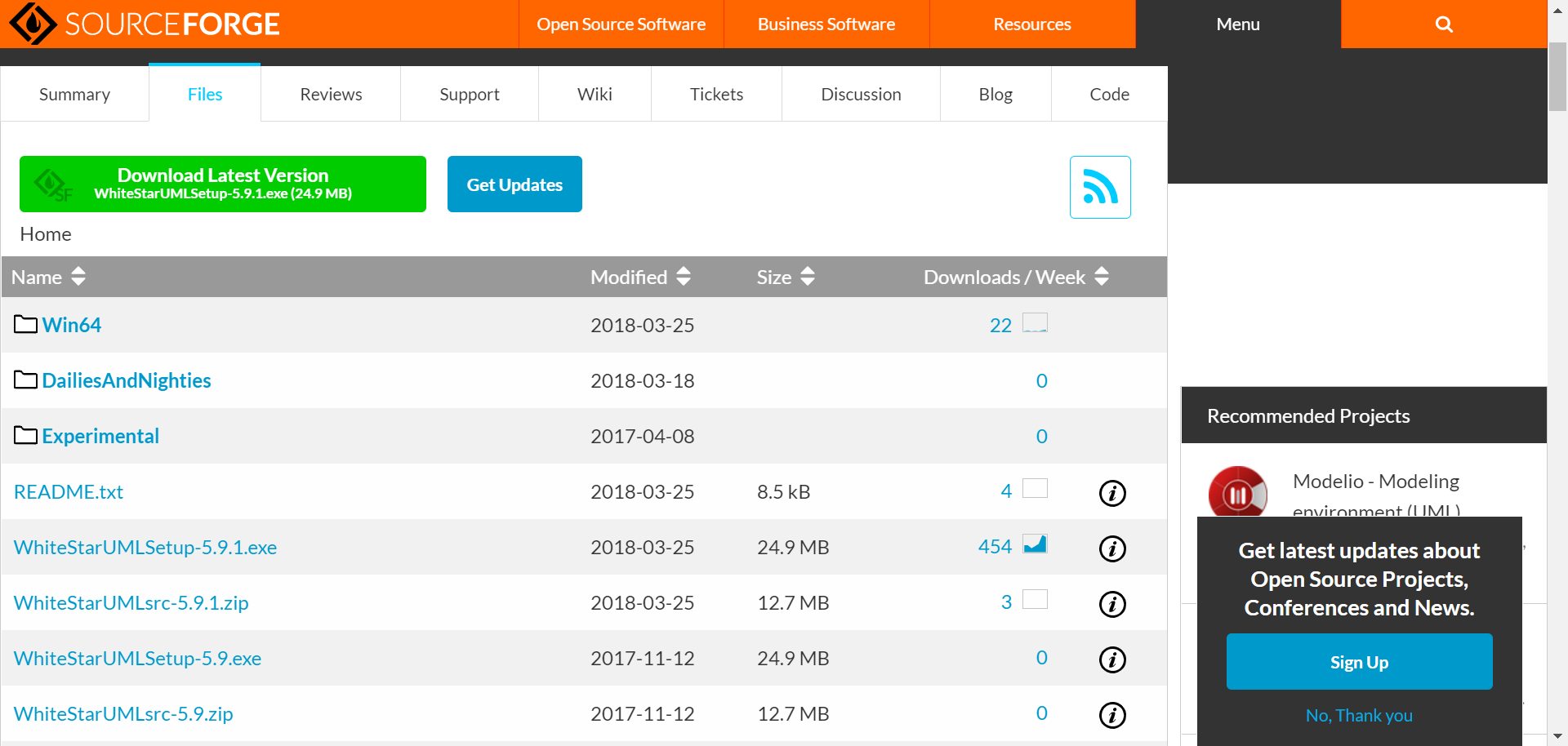

WhiteStarUML - Browse Files at SourceForge.net





본인이 사용하는 OS가 Win64, 64비트 시스템이면 Win64 폴더의 WhiteStarUMLSetup 파일을 받으세요.

Win32도 사용하는데는 문제가 없지만 64비트 버전을 사용하면 메모리 사용이 더 효율적이겠죠.

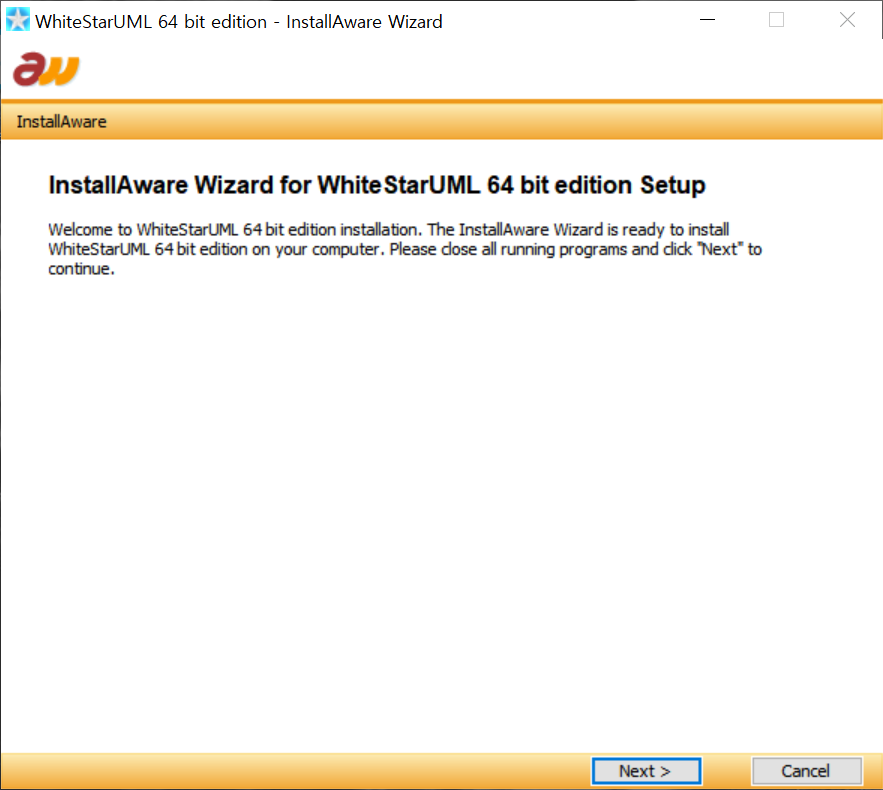

설치 파일을 실행하면



WhiteStarUMl 설치

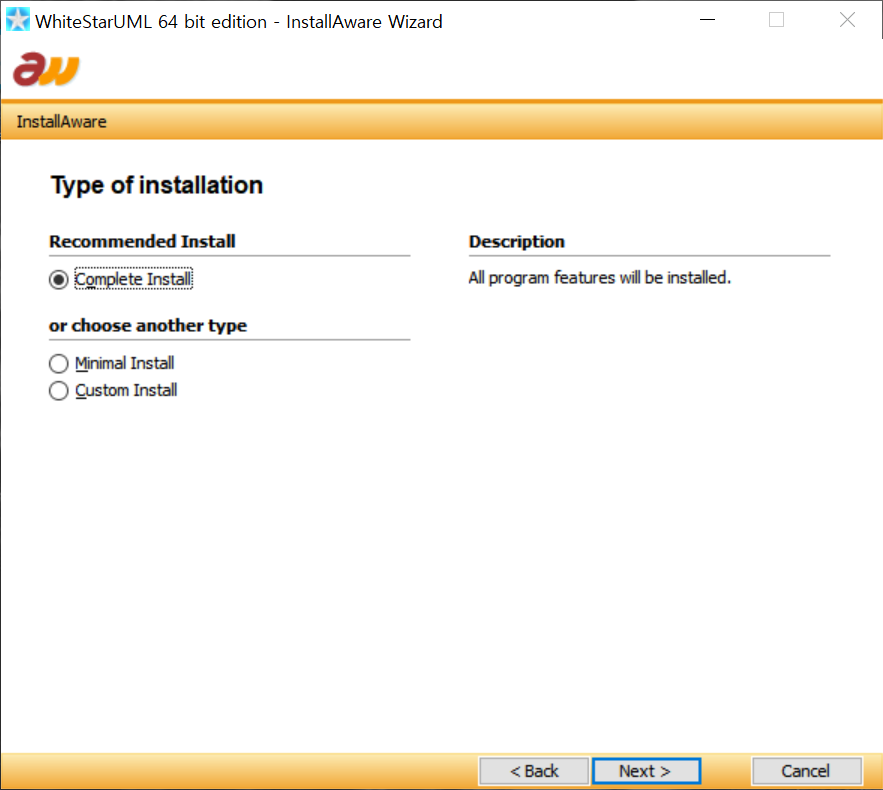

가능하면 Complete Install 로 설치하세요.

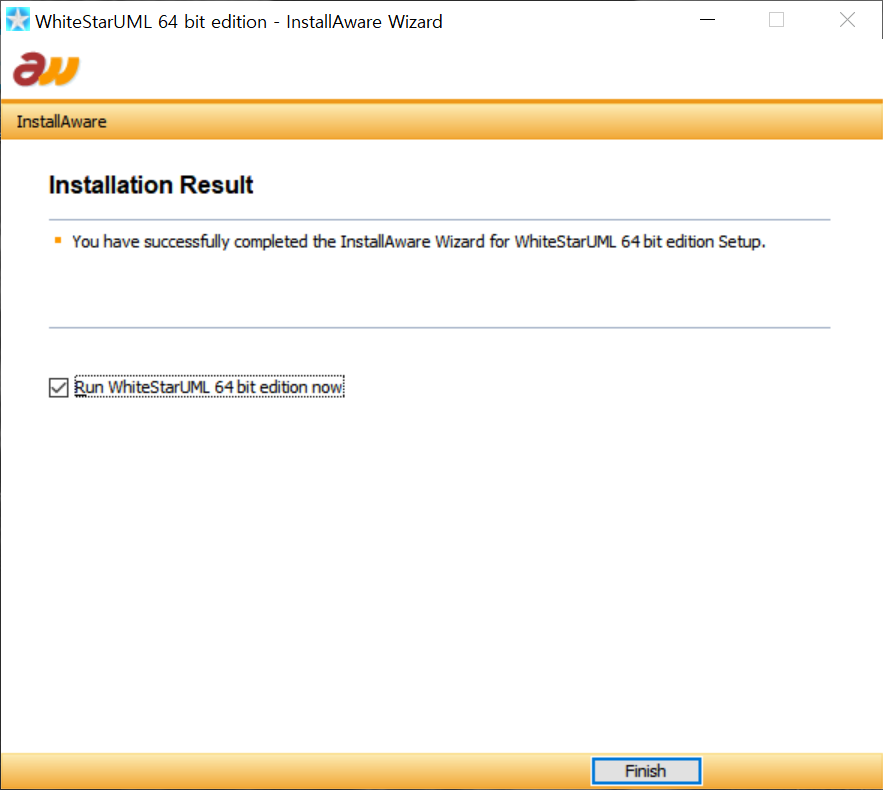

설치가 완료되고 바로 실행한 건지 묻습니다.



WhiteStarUML 설치 완료

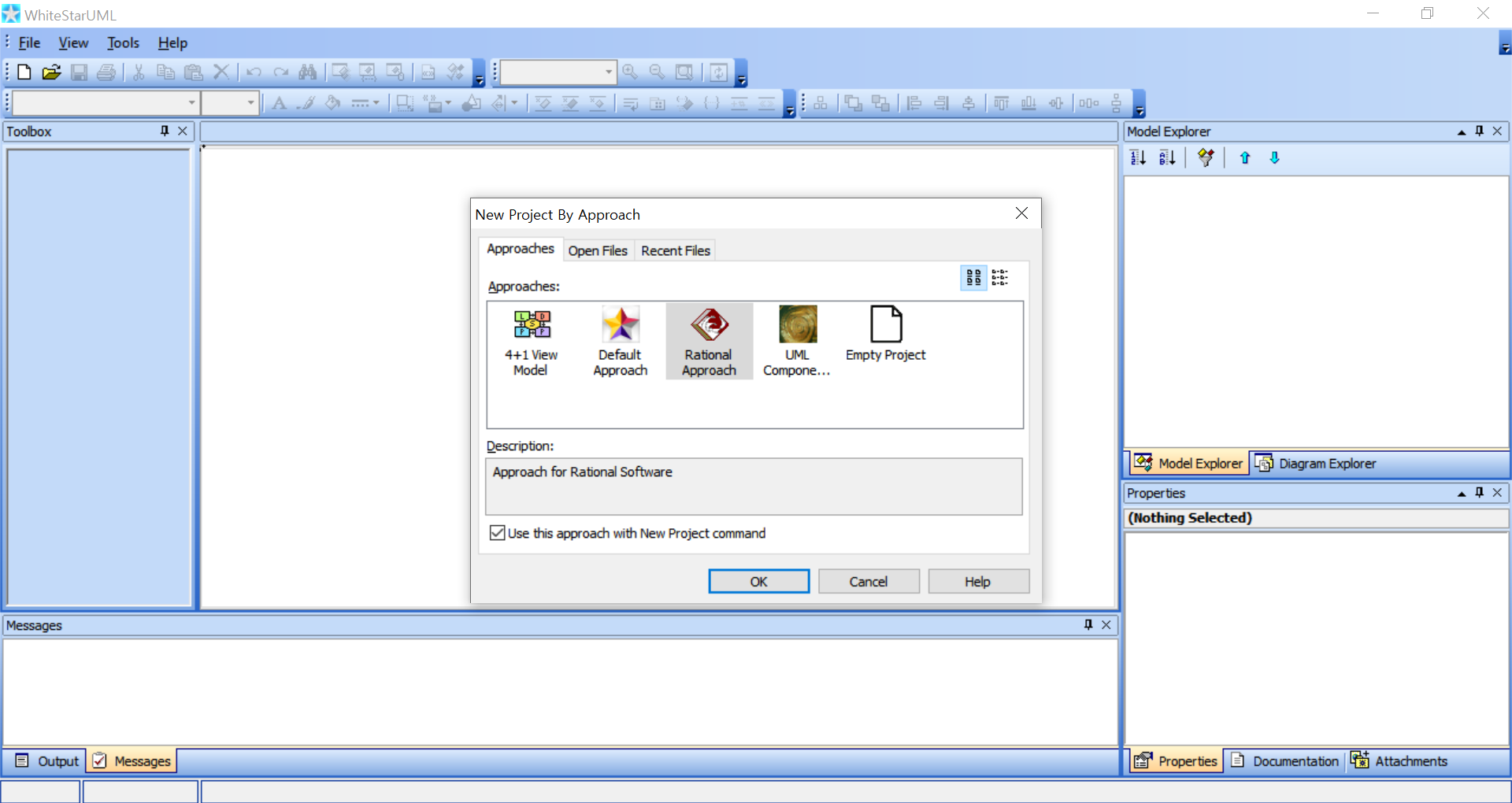

프로그램을 실행하면 다음과 같은 화면이 나오는데 Rational Approach로 프로젝트를 생성해 주세요.

제가 2000년도 처음 사용한 UML 도구가 지금은 IBM에 인수된 Rational Rose 였기 때문에 앞으로 도구를 활용한 UML 설명은 Rational Type으로 설명할 겁니다.



WhiteStarUML 시작

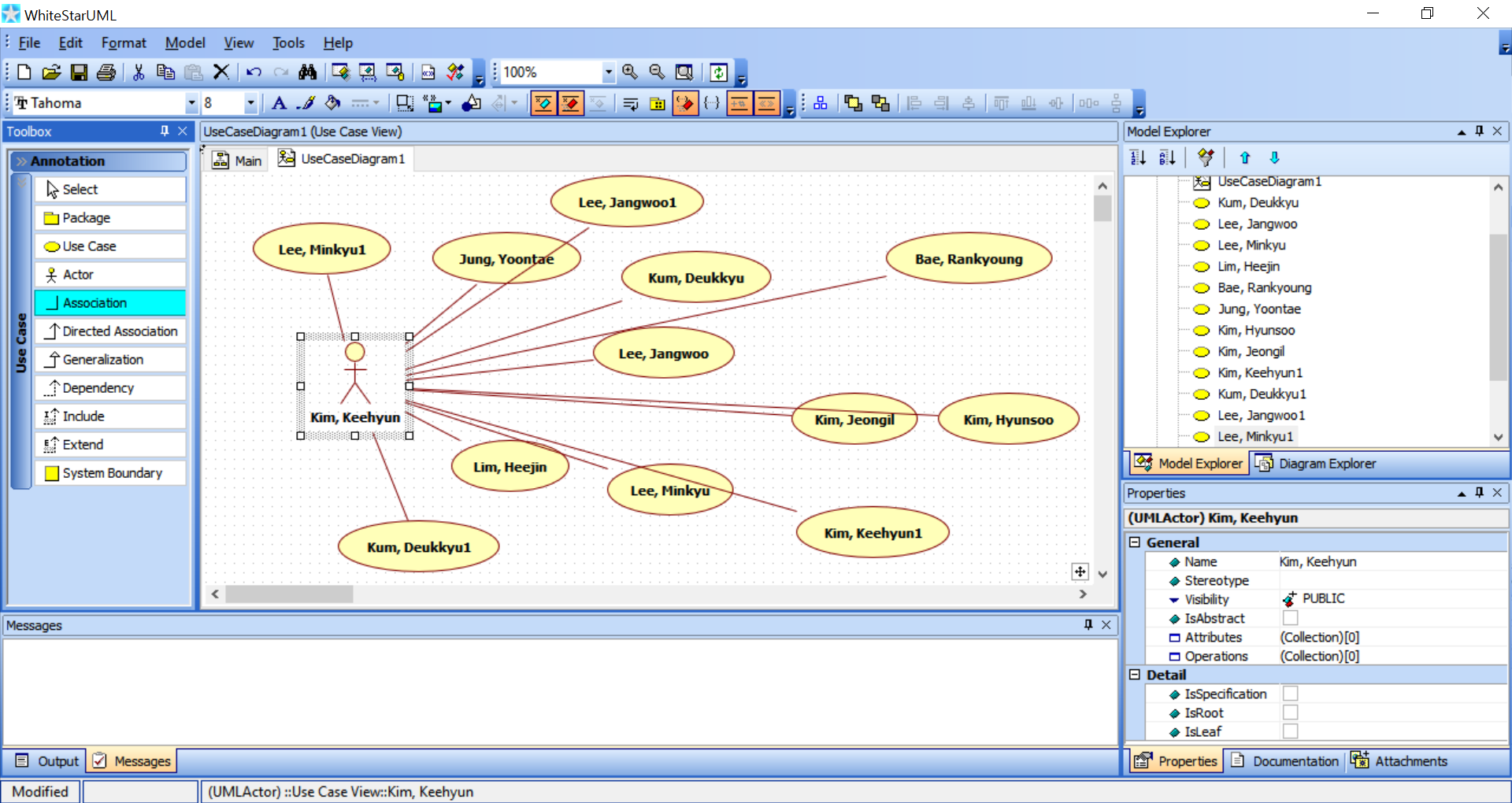

간단히 Use Case 다이어그램을 그려봤습니다.  임의로 생성되는 이름들이 기존의 StarUML을 개발하는 사람들과 연관이 있지 않나 생각됩니다.
